パイプイメージ（全自動ロボ・検査）
- 当社のパイプ加工の特徴は、H11年に全自動ロボットを、H14年には、端末・ベンダー（曲げ）のできる全自動ロボットを導入し「Just in time」今いる時に、今いる分だけを製作するというスローガンの元、無駄の無い生産体制で、なおかつ安心のできる製品作りに努めています。
-

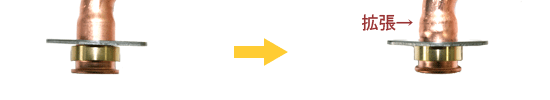

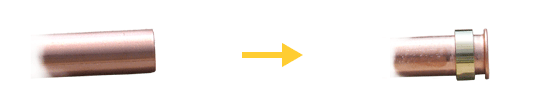

加締加工は、パイプの先端に金属のリングを、端末機加工で固定させる加工です。
リングをつける事によって、給湯器のパイプの接続部分の固定化・安定化を強化します。 - 加工可能サイズ → 12Φ〜24Φ対応 銅パイプに対応

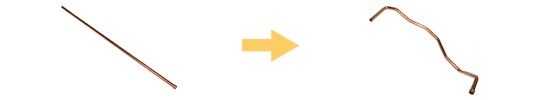

- ベンダーよる1曲げから、NCベンダーによる複数曲げ三次元曲げに対応しております。
- 加工可能サイズ → 5Φ〜18Φに対応 銅・鉄・ステンレスパイプに対応
| メーカー | 機械 | 型 | 台数 |
| オプトン | NCパイプベンダー | 10ＲＳ | 8台 |
| オプトン | NCパイプベンダー | 10ＲＳ | 1台（自動ロボット） |
| コムコ | NCパイプベンダー | 10Ｙ | 1台（自動ロボット） |
| コムコ | NCパイプベンダー | 25Ｙ | 1台（自動ロボット） |
| コムコ | パイプベンダー端末機 | ＮＣ15 | 3台 |
| 昭和電気 | パイプベンダー | ＫＫＭ−10 | 1台 |

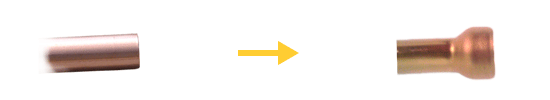

- フレア加工は、お客様の要求に合わせた拡管加工、フレア加工、Wフレア加工、ビート加工Ｏリングをはめる為の溝入れ加工など多種多様に対応しております。
- 加工可能サイズ
- 12.7Φ〜17Φに対応。
- 銅・鉄・ステンレスパイプに対応
| メーカー | 機械 | 型 | 台数 |
| 昭和機工 | パイプ端末機 | ＭＭ−74 | 1台 |
| 松村機械 | パイプ端末機 | ＨＤＢ−20 | 6台 |
| コムコ | パイプ端末機 | 25ＴＳ | 3台 |
| 自家製 | 25Ｙ | 2台 |

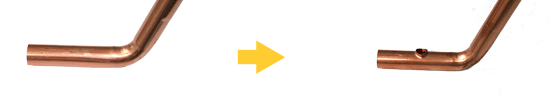

- 穴あけ加工は、一つのパイプにもう一つのパイプを接続する穴を開ける加工です。
様々なサイズに対応しております。
-
加工可能サイズ→4.2Φ〜6.8Φ
バーリング 6.9Φ〜9.5Φに対応
銅・鉄・ステンレスパイプに対応
